Sonotronics公司鱼类定位系统

产品简介

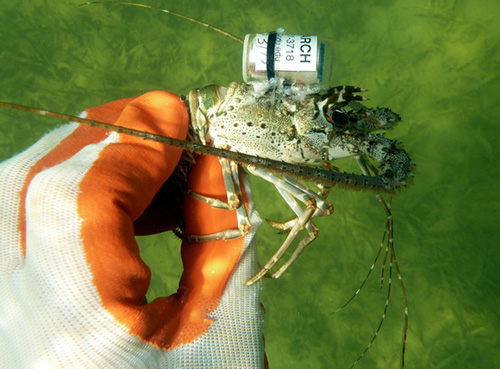

Sonotronics公司创建于1971年，是鱼类声学追踪仪器产品的市场制造者。Sonotronics鱼类声学追踪系统利用水声通信技术对鱼类行为习性进行研究，系统包括声波发射器、接收器和水听器。声波发射器在水中不断发射超声信号，使用时固定在鱼身上，可集成压力和温度传感器，压力和温度数据保持在存储器中。水听器用于接受水中的声信号，接收器用于处理并记录水听器接受到数据。鱼类声学追踪系统用于短距离、远程鱼类追踪或鱼类习性和洄游行为等研究。

声波发射器按照使用方式的不同分为：

1、编码发射器（Coded）：每个编码发射器有一个的编号，接收器通过编码发射器发射的信号对声波发射器进行识别，通过编码发射器可以对鱼类游动、洄游、通过某特定位置等进行研究，也可以利用接收器对其进行定位；

2、遥测数据发射器（Telemetry）：遥测数据发射器有跟编码发射器同样的功能，除此之外，遥测数据发射器可以集成温度、深度、死亡率传感器提供环境信息，可对鱼类生活环境进行长期监测；

3、声学/无线发射器（AcousticRadio）：集成声学和无线电发射器，适应不同的工作环境，水下工作时可利用声学发射器工作，陆地环境可以利用无线电发射器工作，适用于水陆两栖动物研究。

一、编码发射器

编码发射器配合USR-08接收器和TH-2/DH-4水听器使用，包括CT、CHP、IBT、PICO系列编码发射器，每个编码发射器有的编号。

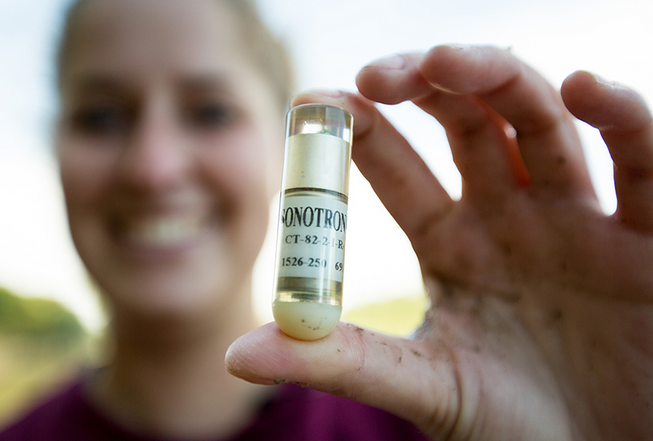

1、CT编码发射器（32 - 40, 69 - 83 kHz）：每个编码发射器有的编号。

型号	尺寸	水中重量	范围	电池寿命
CT-82-1-I	外径15.6*长38mm	6g	1km	2个月
CT-82-1-E	外径15.6*长38mm	6g	1km	2个月
CT-82-2-I	外径15.6*长53mm	9.5g	1km	14个月
CT-82-2-E	外径15.6*长54mm	9.5g	1km	14个月
CT-05-36-I	外径15.6*长63mm	10g	1km	36个月
CT-05-36-E	外径15.6*长64mm	10g	1km	36个月
CT-05-48-I	外径15.6*长79mm	12g	1km	48个月
CT-05-48-E	外径15.6*长80mm	12g	1km	48个月

2、CHP高功率编码发射器（32 - 40, 69 - 83 kHz）：高功率编码发射器，功能跟编码发射器一样，区别是CHP发射器具有大的发射功率。CHP发射器技术参数如下：

型号	尺寸	水中重量	范围	电池寿命
CHP-87-S	外径15.6*长54mm	9g	3km	7个月
CHP-87-L	外径15.6*长80mm	12g	3km	18个月
CHP-87-XL	外径33.5*长99mm	34g	3km	4年

3、IBT微型编码发射器（69 - 83 kHz）：水中重量1.5g起，可用于研究较小鱼类。

型号	尺寸	水中重量	范围	电池寿命
IBT-96-1	外径8*长25mm	1.5g	500m+	21天
IBT-96-2	外径9.5*长28mm	2.5g	500m+	2个月
IBT-96-5	外径13*长36mm	3.2g	500m+	21天
IBT-96-9-I	外径10.5*长47mm	3.8g	750m+	9个月+
IBT-96-9-E	外径10.5*长50mm	5g	750m+	9个月+

4、Pico小型编码发射器（69 - 83 kHz）：水中重量0.7g起，可用于研究特殊鱼类。

型号	尺寸	水中重量	范围	电池寿命
PT-1	外径7.1*长16mm	0.7g	500m+	7天
PT-2	外径7.1*长19mm	1g	500m+	12天
PT-3	外径7.8*长19m, m	1g	500m+	21天
PT-4	外径9*长25mm	2.3g	750m+	3个月

*以上型号中后缀字母I代表植入式，E代表固定在鱼的体外使用。

二、接收器

1、USR-08接收器：窄频带接受、宽调频接收器

USR-08接收器是窄频带接受、宽调频多功能声学追踪接收器。配合DH-4方向水听器，可对水下声波发射器进行追踪定位；配合TH-2全方向水听器，可实现移动状态下的主动追踪定位和数据收集。USR-08接收器可以用作被动式定点长期监测接收器。

USR-08接收器技术参数：

频率：30至150kHz；

电源：内置可充电电池（充满电可使用7-8小时）；

尺寸：长23.6cm*宽19.8cm*高11.43cm。

2、UDR潜水员接收器：由水下潜水员对声波发射器进行定位。

UDR潜水员接收器技术参数：

频率：30至90kHz，可调；

显示：LCD显示器，显示频率和脉冲间隔；

尺寸：长16cm*宽11cm*高20cm；

重量（空气中）：UDR-900g，耳机-415g；

电源：内置可充电电池，含充电器，充满电可使用5小时，充电时间12小时。

3、SUR-3接收器：被动式定点长期监测接收器。

SUR-3接收器是Sonotronics新的鱼类科研仪器。SUR-3接收器集成水听器，坚固耐用，适用于定点长期监测。单个SUR-3接收器可用于记录鱼类进入或离开某个特定区域，多个SUR-3接收器组合可用于鱼类游动状态监测。

SUR-3接收器技术参数：

频率：30至90kHz，可调；

电源：1或2节D锂电池；

布放时间：10个月（2节D电池）；

尺寸：长36cm*直径6.1cm；

重量：900g（含2节D电池），水中可提供正浮力；

存储器：标准2M（可记录200000+条记录）。

三、水听器

1、DH-4方向水听器：提供长范围和追踪定位，追踪30至100kHz的声波发射器。

2、TH-2拖曳式全方向水听器：移动状态下的追踪定位和数据收集，大范围的追踪定位。
