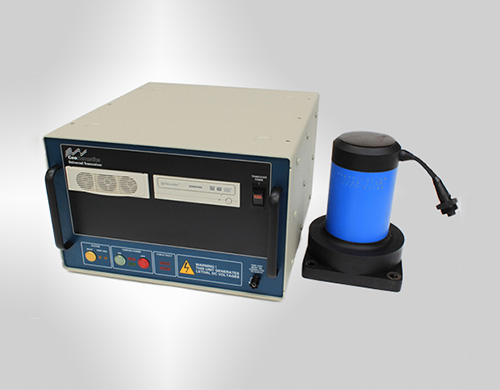

GeoPulse Plus浅地层剖面仪系统

GeoPulse Plus浅地层剖面仪系统

浅地层剖面仪（sub-bottom profiler ）是利用声波探测浅底地层的剖面结构的仪器。浅地层剖面仪是在超宽频海底剖面仪基础上改进，对海洋、江河、湖泊底部地层进行剖面显示的设备，结合地质解释，可以探测到水底以下地质构造情况。

系统特征：

• 24bit动态范围，没有AGC或TVG

•40MHz数据接收速度，高质量数据

•宽频，稳定的数据传输

•拖鱼工作

系统简示：

甲板单元：拖鱼：

wjo1eM_图片1.png 5gwvpd_图片2.png

水听器：电子单元：

3dtxz0_图片3.png 08s8yb_图片4.png

参数特征：

通用发射接收机：

输出：2-12KHz,14KHz软件选择，4KW连续调节,短路保护，阻抗匹配。

脉冲发射速率：4个/s @ 32ms扫频，10个/s @ CW

声源级：205dB±3dB re 1uPa@1m

接收灵敏度：205dB±3dB re 1V/uPa

波形：可编程

电源：115-230VAC，50—60Hz，200W。

温度：操作时-5—50℃ ，保存时-20—75℃。

尺寸：49.7cm(长)×42.8cm(宽)×27.5cm(高)，26.3kg

性能

穿透（典型）

粘土：80m

粗沙：6m
