ASL SWIP 浅水域冰剖面仪

首 页 >> 产品中心 >> 冰层剖面仪
  • 详细内容
  • 技术参数
  • 资料下载

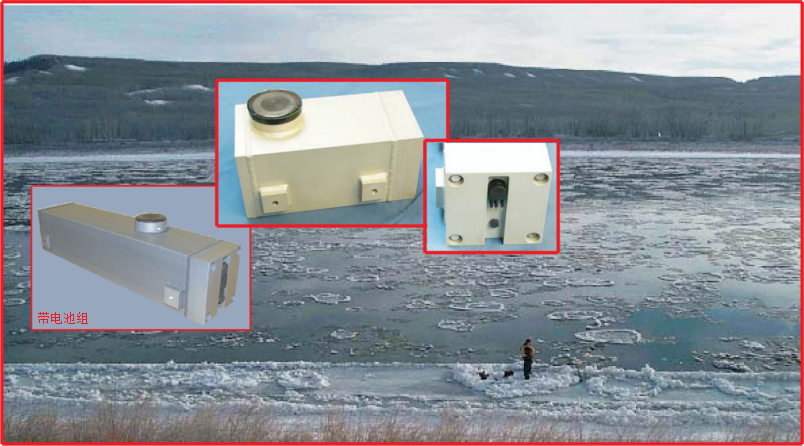

ASL SWIP 浅水域冰剖面仪







应用
现场测量对于了解和监测湖泊、河流和动态冰情是相当重要的，SWIP仪器将使得这些应用测量变的更容易：
  监测河流冰情，预防洪水
  河流，湖泊和河口冰情调查
  饮用水取水口的潜冰监测

特点
  SWIP可以监测和记录水面的冰粒子和水体中冰粒子的散射
  实时通讯：RS-232，RS-422
  坚固耐用的外壳设计
  采用频率为546KHz、波束角为7°的换能器，使得水平分辨力表现相当优秀
  低压直流电源（岸边或外部电池包供电）
  数据存储容量4GB(可支持16GB)
  连续采样频率2Hz
  基于Windows系统的操作软件可实现：部署计划、初始化、仪器测试和下载数据。
SWIP-5 技术指标
向上声纳传感器
操作频率 ： 546KHz

波束角： 6°

采样频率 ：2Hz

连续工作时间比 ：100%

最大范围 ：20m

精度 ： +/-0.02m
数模转换：16位AD
向上声纳传感器：(用于有波束角度的声纳)范围 +/-20°,精度 +/-1°,分辨力 0.1°
温度传感器精度 ：   +/-0.1°
存储空间标配 ： 4GB( 可选 16GB)
压力传感器：范围 0-30Psia，精度 +/-0.03psia(其他范围可选)
电源要求：8-15v，90mA额定电流(可选内部或外部电池组供电)。

操作软件
基于Window系统的操作软件，包含：
通信建立与数据下载
数据转换与绘图安装
该仪器需安装在垂直+/-15°范围内，在布放时应核实换能器的倾斜角度。尺寸规格见下面图(没有包含)，测量时需考虑冰块撞击和锚冰问题，建议潜水员安装。

可选功能和特点
内置电池组
频率为235KHz，波束角为11°的换能器(用于热冰测量)
RS-232通讯(出厂可选，标配RS-422)
阳极腐蚀保护(适应长期布放)
外接电池组
塑胶电缆(最长800m)
铠装电缆(最长300m)
根据客户要求提供安装协助与设备
岸基气压表
声学多普勒流速仪ADCP
为客户定制SWIP与ADCP数据数据管理系统
ASL提供近200个冰剖面仪与ADCP冰流速仪的数据处理与分析程序
数据处理

平静河流中的屑冰记录

关键词：ASL,冰层剖面仪,声呐系统
