一文搞懂图像声呐！单波束/多波束/分辨率…水下探测小白也能秒会

�� 水下 “看不清”？图像声呐帮你解锁 “深海视力”！


你有没有好奇过：深海漆黑一片，潜水员、科考船是怎么看清水下礁石、沉船，甚至追踪鱼群的？答案就是 ——图像声呐！

它就像水下的 “超声波摄像头”，用声音代替光线成像，能穿透浑浊海水、深海黑暗，把水下世界变成清晰的黑白图像。今天就用最通俗的比喻，带大家搞懂图像声呐的核心概念、原理和关键指标，小白也能秒会～

�� 先看 4 张示意图

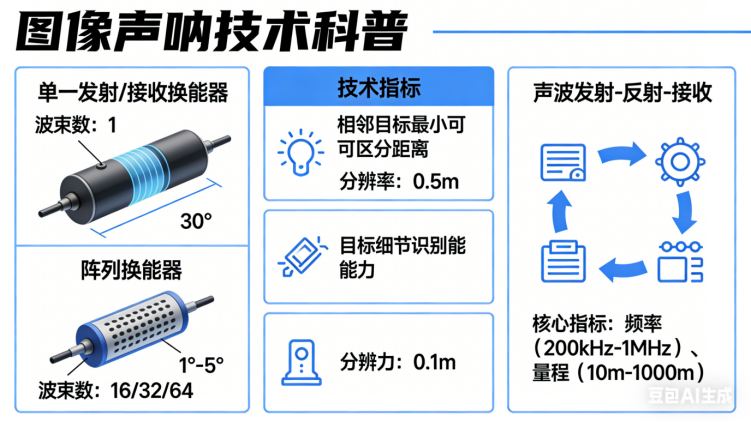

1. 单波束 vs 多波束对比图


✅ 单波束 =“普通手电筒”：1 条粗声波，只测 1 个点，效率低；多头露营灯”：8 条窄声波，覆盖一片区域，效率翻倍（波束数 = 探测通道总数）

2. 波束宽度示意图


✅ 宽波束（60°）=“散光手电”：照得广，但目标模糊；✅ 窄波束（10°）=“激光笔”：照得准，目标清晰（窄波束 = 高精准）

3. 分辨率 vs 分辨力图


✅ 低分辨：两个近距小石块→看成 “一个大石块”（阴影重叠）；分辨：两个小石块→清晰分开（阴影独立）

4. 图像声呐原理流程图


发射声波→水下传播→碰到目标反射→接收回声→处理数据→生成图像（闭环流程，像蝙蝠回声定位！）

�� 核心术语大白话（类比 “水下手电筒”，不绕弯）

1. 单波束 / 多波束：“光束数量决定探测效率”

• 单波束：普通手电筒，1 条光束 = 1 个探测通道，一次只能看 1 个点（比如测水深），效率低；

• 多波束：多头手电筒，N 条光束 = N 个探测通道，一次看一片区域（比如水下 10 米宽范围），是图像声呐成像的核心。

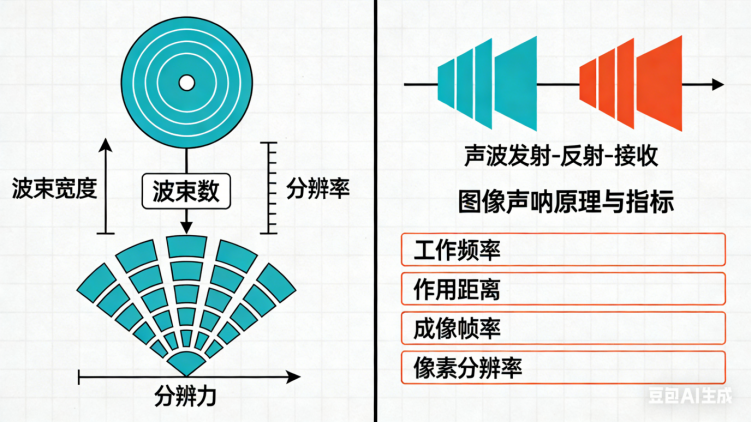

2. 波束数：“灯头越多，图像越细”

就是多波束的 “光束总条数”，常见 64/128/256/512 波束。数字越大，光束越密集，探测的 “采样点” 越多，后续生成的图像细节越丰富（256 波束＞64 波束，细节翻倍）。

3. 波束宽度：“光束粗细决定精准度”

• 窄波束（0.5°-1°）：激光笔，瞄准性强，能锁定小鱼、水下零件等小目标，但覆盖范围小；

• 宽波束（30°-60°）：露营灯，快速扫描大片区域，但目标成像模糊（只能看个大概轮廓）。

4. 分辨率：“图像清不清，看它就够了”

类比手机像素：分辨率高 = 照片清晰，能看清水下物体的纹理、边缘（比如分清贝壳和石头）；分辨率低 = 照片模糊，只能看出大致形状。

�� 关键：分辨率由 “波束数 + 波束宽度” 决定 —— 波束数越多、波束越窄，分辨率越高！

5. 分辨力：“能不能分清两个‘近距离目标’”

和分辨率相近，但更侧重 “区分能力”：

• 分辨力强：能看出水下 10 厘米间距的两个小石块；

• 分辨力弱：会把它们看成一个大石块。

简单说：分辨率 = 图像清不清，分辨力 = 能不能分清两个东西，二者成正比～

�� 图像声呐基本原理：像蝙蝠一样 “回声定位”

声呐的本质是 “声音导航与测距”，图像声呐就是把 “回声” 变成 “图像”，步骤超简单：

1. 发射声波 ��：向水下发射高频声波（声波在水下传播比光线远，是深海探测的 “最佳选择”）；

2. 声波反射 ��：声波碰到礁石、鱼群、沉船后，像光照镜子一样反射，形成 “回声”；

3. 接收回声 ��：接收器捕捉回声，记录两个关键信息 ——

◦ 回声返回时间：时间越长，目标越远（按声波速度算精准距离）；

◦ 回声强度：反射越强，目标越大 / 越硬（比如金属沉船 = 亮斑，泥沙 = 暗斑）；

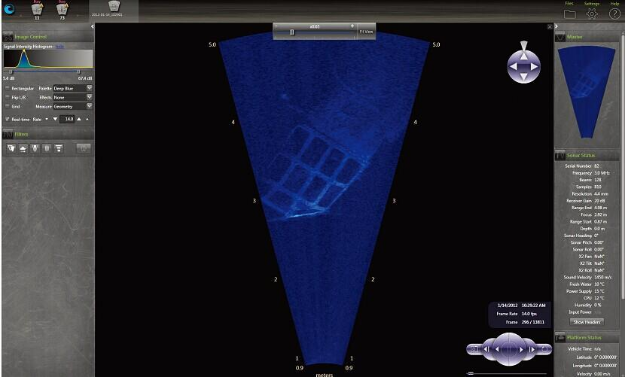

1. 生成图像 ��：处理器把无数 “回声点” 转换成像素，按位置、强度排列，形成黑白图像 —— 亮 = 反射强，暗 = 反射弱，空白 = 纯海水。

�� 一句话总结：图像声呐 =“水下超声波摄像头”，用声音代替光线，解决深海 “看不清” 的难题！

�� 买 / 用必看！5 个核心指标（不踩坑）

1. 量程（探测距离）：“能看多远”

• 近量程（0-50 米）：适合浅海、港口、潜水员探路、水下机器人作业；

• 远量程（50-500 米）：适合深海搜救、沉船探测、海洋调查。

2. 波束参数（成像细节关键）

• 波束数：越多越好（256 波束＞64 波束），细节更密；

• 波束宽度：越窄越准（水平 0.5°-2°，垂直 10°-30°），减少目标重叠。

3. 分辨率（清晰程度）

• 横向分辨率（左右）：比如 0.1 米 = 分清左右 10 厘米的两个目标；

• 纵向分辨率（前后）：比如 0.2 米 = 分清前后 20 厘米的两个目标；

• 规律：波束数越多 + 波束越窄 = 分辨率越高。

4. 帧率（动态流畅度）

每秒生成的图像帧数（5-30 帧 / 秒），帧率越高，跟踪鱼群、移动设备时越流畅，不卡顿。

5. 工作频率（量程 vs 分辨率平衡）

• 高频（＞1MHz）：分辨率高，量程近（浅海精准探测）；

• 低频（＜100kHz）：量程远，分辨率低（深海大致扫描）；

• 建议：港口检测选高频，深海搜救选低频。

�� 小贴士（实用干货）

1. 文中示意图可直接手绘、做 PPT 或 CAD 绘图，教学、汇报都能用；

2. 若需更专业术语（如 “旁瓣抑制”）或产品指标对比，可留言告诉我；

3. 应用场景：水下作业、海洋调查、潜水探路、沉船搜救、鱼群监测等。

�� 互动时间

你有没有接触过水下探测？或者想知道图像声呐在某个场景的具体应用？
